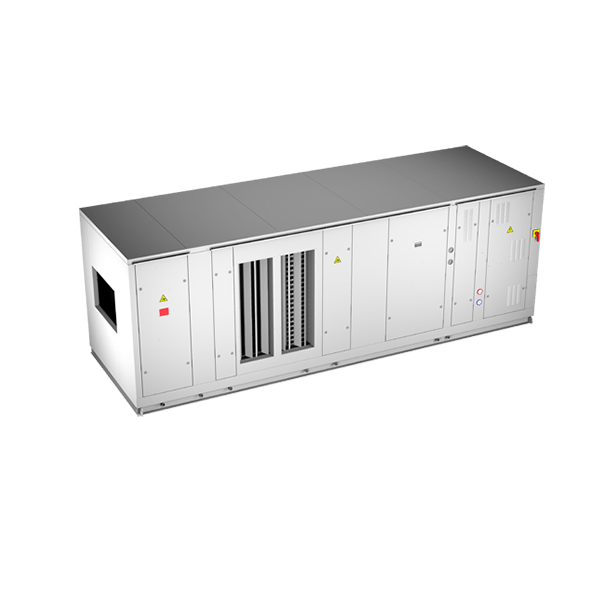

ULTI+ R32 RE DX

Traitement d'air Pompe à chaleur 4 volets

Conforme à la directive ErP 2021, l’ULTI+ R32 RE DX est une pompe à chaleur double flux avec récupérateur d’énergie rotatif spécialement conçue pour la ventilation, le chauffage et la climatisation de locaux à occupations variables, comme les salles de spectacle et les salles polyvalentes. Ces PAC double flux intègrent différents équipements qui permettent une utilisation optimisée de l’énergie.

L’ULTI+ R32 RE DX est un rooftop au R32, fluide à faible GWP

Descriptif

L’ULTIMA Green Line est la gamme modulaire de Rooftop nouvelle génération d’ETT au fluide R32 (faible GWP).

Conforme à l’ERP 2021, elle allie performances énergétique et acoustique, intégrant un système de régulation nouvelle génération qui permet aux unités de fonctionner constamment de façon optimale.

 Réalisé à partir d’une structure entièrement en aluminium (châssis et carrosserie) lui conférant une tenue à la corrosion particulièrement efficace, ce système de climatisation et de chauffage est garanti 20 ans anticorrosion (châssis – Carrosserie).

Cette pompe à chaleur de toiture simple flux est livrée prête à fonctionner. Un compartiment technique séparé facilite la maintenance et le pilotage de l’unité et permet d’effectuer des mesures et d’affiner les réglages en fonctionnement.

De par sa conception, l’ULTI+ R32 RE DX permet d’obtenir une régulation précise, adaptant les vitesses de rotation des étages de puissance, pour une performance énergétique optimale et continue pendant toutes ses années de fonctionnement.

Garanti 5 ans de base, ce Rooftop bénéficie de tous les services ETT : Mise en service, Audits, Contrats de services …

Les + produits

  • Fluide R32 (Faible GWP)
  • ERP 2021
  • Echangeur rotatif haute performance
  • Valorisation de l’air extrait

Options produits

Châssis – Carrosserie

  • Double peau sur compartiment intérieur
  • Registre extérieur motorisé au soufflage sauf soufflage vers le bas (CH38 – Directive 2006/42/CE)

Acoustique

  • Ventilateurs de soufflage et de rejet EC Low Noise
  • Jaquettes d’insonorisation compresseurs

Aéraulique

  • Fonctionnement tout recyclage (hors ERP)
  • Fonctionnement tout air neuf
  • Détecteur de fumées avec DAD secouru
  • Protection Epoxy sur ventilateurs de soufflage
  • Contrôleur de débit d’air analogique (CDA) avec auto-adaptation du débit d’air des ventilateurs de soufflage
  • Manomètres pour filtres au soufflage
  • Filtres ISO Coarse 65% (G4) rechargeables 98mm au soufflage avec sonde analogique
  • Filtres ISO ePM10 50% (M5) 98mm au soufflage avec sonde analogique
  • Filtres doubles ISO Coarse 65% (G4) + ISO ePM1 50% (F7) ou ISO ePM1 80% (F9) (48 + 48mm) au soufflage avec sonde analogique
  • Filtres ISO ePM1 50% (F7) 98mm au soufflage avec sonde analogique
  • Filtres ISO ePM1 80% (F9) 98mm au soufflage avec sonde analogique
  • Ventelle de dé-surpression
  • Capot pour ventelle de dé-surpression
  • Volet de dégivrage
  • Rallonge capot d’air neuf

Thermodynamique

  • Fonctionnement climatisation seul (machine non-réversible)
  • Surveillance MAP compresseur
  • Protection vinyle sur batteries thermodynamiques
  • Aide au diagnostic a la détection de fuites de fluide frigorigène
  • Manomètres HP et BP

Appoints

  • Batterie eau chaude de récupération avec thermostat antigel analogique
  • Batterie eau chaude d’appoints avec thermostat antigel analogique
  • Vanne 3 voies progressive pour batterie eau chaude
  • Vanne d’arrêt sur l’aller + vanne de réglage TA sur le retour pour batterie eau chaude
  • Appoints de chauffage électriques 2 étages séquentiels + délestage par contact sec
  • Préchauffage de l’air neuf par appoints électriques 3 étages

Électrique

  • Comptage d’énergie électrique totalisateur conformément à la RT 2012
  • Borniers de raccordement alu/cuivre (obligatoire en aluminium pour les câbles d’alimentation)
  • Prise PC 230V / 16A monophasée dans le local technique (alimentation séparée à la charge de l’installateur)
  • Contrôleur de phases
  • Compatibilité régime IT
  • Capot câble pour alimentation électrique par extérieur (à monter par l’installateur)

Pose

  • Costière aluminium réglable de raccordement
  • Costière aluminium d’adaptation de raccordement
  • Costière aluminium réglable ventilée
  • Costière aluminium d’adaptation ventilée
  • Plénum aluminium pour reprise et soufflage
  • Pieds aluminium 200, 400 mm ou 600 mm

Régulation

  • Fonctionnement toutes saisons (autorisation compresseur en climatisation avec T° ext < +15°)
  • Fonction Régulation mode confort (contrôle des températures de consignes par PID)
  • Fonctionnement interdiction de Free Cooling par comparaison poids d’eau
  • Fonctionnement VDP (Variation Débit / Puissance)
  • Fonctionnement HPE+ (Haute Performance Energétique)
  • Fonction Déshumidification Niveau 1 (sans récupération de puissance calorifique)
  • Fonction Déshumidification Niveau 2 (avec récupération de puissance calorifique & V3V frigorifique TOR)
  • Fonction Déshumidification Niveau 3 (avec récupération de puissance calorifique & V3V frigorifique analogique)
  • Moyenne de température ambiante (4 sondes)
  • Asservissement du minimum d’air neuf par contact tourelles (2 maximum)

Communication

  • myETTvision
  • Afficheur tactile déporté ETT Control Box
  • Afficheur déporté CCAD
  • Modbus RS485 natif
  • Modbus IP
  • BacNet IP

Garantie

  • Extension de Garantie de 6 à 10 ans
