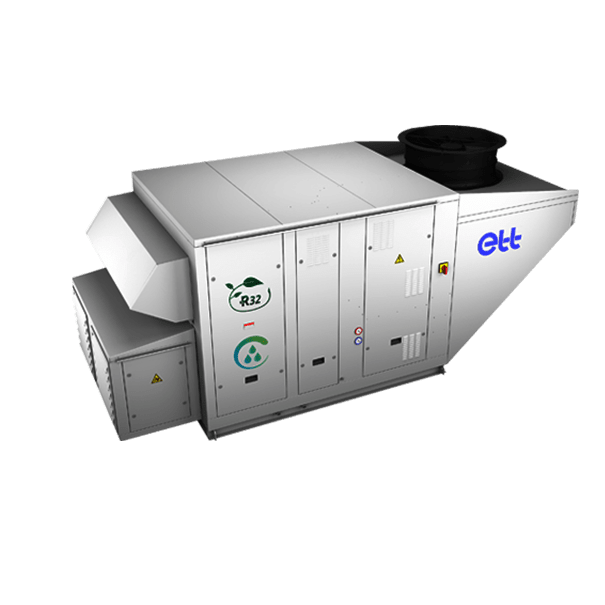

ULTI+ R32 ADIA EX2

Traitement d'air Pompe à chaleur Rooftop

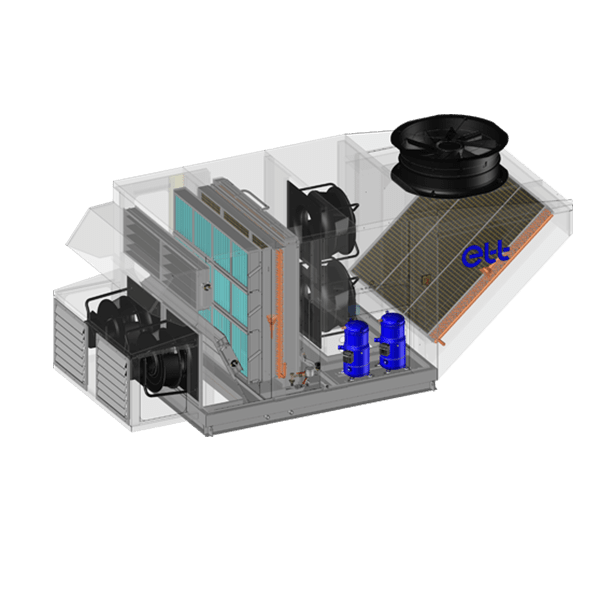

Conforme à la directive ErP 2021, l’ULTI+ R32 ADIA EX2 est constituée du monobloc ULTI+ R32 ADIA auquel on a ajouté un module d’extraction afin d’ajuster les performances de la machine à l’environnement et aux exigences requises par l’application (rénovation ou neuf). Cette unité est recommandée pour l’évacuation des calories sous la toiture en été et offre une optimisation maximale du traitement d’air.

L’ULTI+ R32 ADIA EX2 est un rooftop au R32, fluide à faible GWP.

Descriptif

L’ULTI+ R32 ADIA EX2 est une évolution de la gamme de Rooftop de dernière génération d’ETT. Elle est développée sur la base de la gamme ULTI+ R32 certifiée EUROVENT, et fait l’objet d’un dépôt de brevet. Elle allie qualité des matériaux, économies d’énergie, performances acoustiques, régulation et composants connectés de nouvelle génération permettant aux unités de fonctionner constamment de façon optimale. L’association des technologies thermodynamique et adiabatique direct permet de minimiser les consommations énergétiques tout en assurant en permanence les exigences de confort intérieur et ce, quelles que soient les conditions climatiques extérieures.

Réalisé à partir d’une structure entièrement en aluminium (châssis et carrosserie) lui conférant une tenue à la corrosion particulièrement efficace, ce système de climatisation et de chauffage est garanti 20 ans anticorrosion (châssis – carrosserie).

Cette pompe à chaleur de toiture simple flux est livrée prête à fonctionner. Un compartiment technique séparé facilite la maintenance et le pilotage de l’unité et permet d’effectuer des mesures et d’affiner les réglages en fonctionnement.

De par sa conception, l’ULTI+ R32 ADIA EX2 permet d’obtenir une régulation précise, adaptant les vitesses de rotation des étages de puissance, pour une performance énergétique optimale et continue pendant toutes ses années de fonctionnement.

Garanti 5 ans de base, ce Rooftop bénéficie de tous les services ETT : Mise en service, Audits, Contrats de services …

Les + produits

  • Grande plage de débit et de puissance disponible
  • Fluide R32 (Faible GWP)
  • Solution brevetée
  • Gains énergétiques de 60% à 71%

Options produits

Châssis – Carrosserie

  • Double peau aluminium sur compartiment intérieur
  • Isolation acoustique capot air neuf
  • Peinture machine
  • Soufflage vertical
  • Soufflage latéral
  • Reprise latérale
  • Rallonge capot d’air neuf
  • Capot pour ventelle de désurpression

Aéraulique

  • Détecteur de fumées avec DAD secouru
  • Protection Epoxy sur ventilateurs de soufflage
  • Contrôleur de débit d’air analogique (CDA) avec auto-adaptation du débit d’air des ventilateurs de soufflage
  • Manomètre pour filtres au soufflage
  • Filtres ISO Coarse 65% (G4) rechargeables 98mm au soufflage avec sonde analogique
  • Filtres ISO ePM10 50% (M5) 98mm au soufflage avec sonde analogique
  • Filtres doubles ISO Coarse 65% (G4) + ISO ePM1 50% (F7) ou ISO ePM1 80% (F9) (48 + 48mm) au soufflage avec sonde analogique
  • Filtres ISO ePM1 50% (F7) 98mm au soufflage avec sonde analogique
  • Filtres ISO ePM1 80% (F9) 98mm au soufflage avec sonde analogique

Adiabatique

  • Compteur d’eau
  • Servitude hydraulique en fond machine
  • Servitude hydraulique en façade
  • Hublot de visite et plafonnier dans compartiment adiabatique avec interrupteur minuterie

Thermodynamique

  • Fonctionnement climatisation seul (machine non-réversible)
  • Surveillance MAP compresseur
  • Protection vinyle sur batteries thermodynamiques
  • Manomètres HP et BP

Préchauffage

  • Batterie eau chaude de récupération avec thermostat antigel analogique (servitudes côté opposé au compartiment technique)
  • Vanne 3 voies progressive pour batterie eau chaude de récupération
  • Vanne d’arrêt sur l’aller + Vanne de réglage TA sur le retour pour batterie eau chaude de récupération
  • Préchauffage de l’air neuf par appoints électriques 3 étages

Électrique

  • Comptage d’énergie électrique totalisateur conformément à la RT 2012
  • Bornier de raccordement alu/cuivre (obligatoire pour les câbles d’alimentation en aluminium)
  • Prise PC 230V / 16A monophasée dans le local technique (alimentation séparée à la charge de l’installateur)
  • Compatibilité régime IT
  • Capot câble pour alimentation électrique par extérieur (à monter par l’installateur)

Pose

  • Costière aluminium réglable de raccordement
  • Costière aluminium d’adaptation de raccordement
  • Costière aluminium réglable ventilée
  • Costière aluminium d’adaptation ventilée
  • Pieds aluminium 200, 400 ou 600 mm

Régulation

  • Fonctionnement toutes saisons (autorisation compresseur en climatisation avec T° ext < +15°C)
  • Fonction Régulation mode confort (Contrôle des températures de consignes par PID)
  • Fonctionnement interdiction de Free Cooling par comparaison poids d’eau
  • Fonctionnement VDP (Variation Débit / Puissance)
  • Fonctionnement HPE+ (Haute Performance Energétique)
  • Moyenne de température ambiante (4 sondes)
  • Asservissement du minimum d’air neuf par contact tourelles (3 maximum)

Communication

  • myETTvision
  • Afficheur tactile déporté ETT Control Box
  • Afficheur déporté CCAD
  • Modbus RS485 natif
  • Modbus IP
  • BacNet IP

Garantie

  • Extension de Garantie possible – Nous consulter
