RTS

Traitement d'air Pompe à chaleur Rooftop / Traitement process

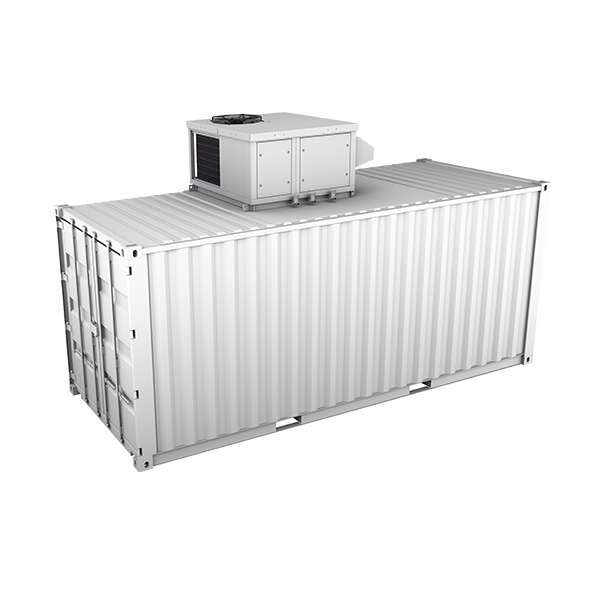

Le Rooftop pour Shelter (RTS) est un climatiseur industriel conçu pour la ventilation, le chauffage et la climatisation des shelters. Ce rooftop combine les toutes dernières avancées technologiques afin d’assurer une consommation optimale de l’énergie. Sa performance et simplicité d’installation en font une solution modulaire qui ajuste ses performances à son environnement (rénovation ou neuf).

Cette gamme répond parfaitement aux contraintes de poids et d’encombrement pour des machines existantes à remplacer.

La RTS est un rooftop disponible avec différents fluides R410A, R134a ou R513A. Le R513A est un fluide à faible GWP. L’utilisation de ce fluide permet de minimiser l’impact sur l’effet de serre.

Performance (selon la norme EN 14511)

Plage de débit : 2 500 – 4 000 m3 /h

Plage de puissance frigorifique : 10 - 20 kW

Descriptif

La gamme RTS est une solution efficace, économique et écologique pour climatiser les Shelters. De par sa conception, la RTS permet d’obtenir une régulation précise pour une performance énergétique optimale et continue pendant toutes ses années de fonctionnement.

Réalisé à partir d’une structure entièrement en aluminium (châssis et carrosserie) lui conférant une tenue à la corrosion particulièrement efficace, ce système de climatisation et de chauffage est garanti 20 ans anticorrosion (châssis – Carrosserie)

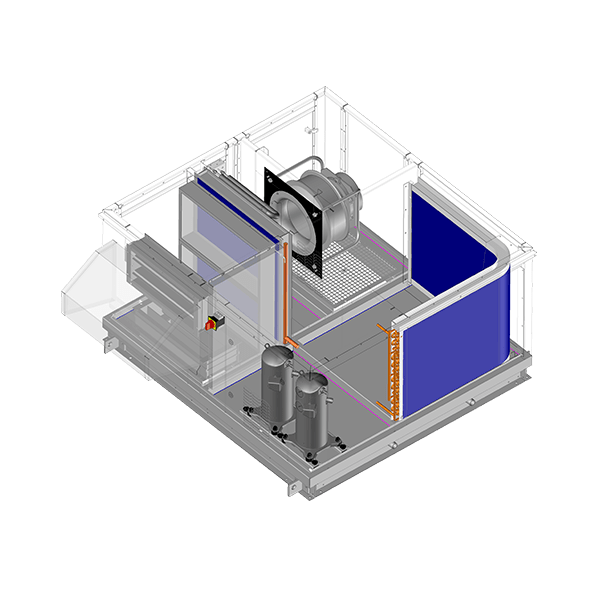

Cette pompe à chaleur de toiture simple flux est livrée prête à fonctionner. Un compartiment technique séparé facilite la maintenance et le pilotage de l’unité et permet d’effectuer des mesures et d’affiner les réglages en fonctionnement.

De par sa conception, la RTS permet d’obtenir une régulation précise, adaptant les vitesses de rotation des étages de puissance, pour une performance énergétique optimale et continue pendant toutes ses années de fonctionnement.

Garanti 5 ans de base, ce rooftop bénéficie de tous les services ETT : Mise en service, Audits, Contrats de services …

Les + produits

  • Grande plage de débit et de puissance disponible
  • Fluide R134/R410
  • Applicable en zone ATEX zone 1 et zone 2
  • Disponible avec carrosserie en Acier inoxydable

Options produits

Châssis – Carrosserie

  • Registre motorisé au soufflage
  • Caisse AG4
  • Caisse inox (316 L)
  • Serrures à compression
  • Capot air neuf
  • Toit anti-rayonnement (double toit pour lame d’air)
  • Filtre à sable en extérieur (filtre à choc)

Aéraulique

  • Contrôleur de débit d’air analogique (CDA) avec auto-adaptation du débit d’air des ventilateurs de soufflage
  • Manomètre pour filtres au soufflage
  • Double filtration : ePM10 50% (M5) + ePM1 50% (F7)
  • Double filtration : ePM10 50% (M5) + ePM1 80% (F9)
  • Siphons à boule

Thermodynamique

  • Compresseur SRV (Digital scroll)
  • Surveillance MAP : obligatoire en cas de SRV
  • Manomètres HP/BP
  • Protection échangeur Electrofin int et ext
  • Protection échangeur Hérésite int et ext
  • Batterie Cu/Cu int et ext
  • Protection échangeur Electrofin ext et Alu int
  • Protection échangeur Hérésite ext et Alu int
  • Batterie Cu/Cu ext et Alu int
  • Double soupape HP et BP
  • Machine livrée sous azote

Appoints

  • Appoints de chauffage électriques 2 étages séquentiels + délestage par contact sec
  • Appoint électrique avec TRIAC sur 1 étage

Électrique

  • Comptage d’énergie électrique totalisateur conformément à la RT 2012
  • Capot câble pour alimentation électrique par extérieur avec passe câble ROXTEC (à monter par l’installateur)
  • Armoire électrique

Pose

  • Pieds aluminium 200, 400 ou 600 mm

Régulation

  • Fonctionnement toutes saisons (autorisation compresseur en climatisation avec T° ext < +15°C)
  • Fonction Régulation mode confort (Contrôle des températures de consignes par PID)
  • Fonctionnement interdiction de Free Cooling par comparaison poids d’eau
  • Fonctionnement VDP (Variation Débit / Puissance)
  • Moyenne de température ambiante (4 sondes)
  • Stand-by duty (une machine en secours) avec registre au soufflage
  • Contrôle surpression par modulation d’air neuf avec maxi AN avec sonde de pression
  • Gestion de l’hygrométrie
  • Pilotage du ventilateur de soufflage en 0-10V

Communication

  • myETTvision
  • Afficheur déporté : Control Box sans le coffret (pour installation sur armoire client)
  • Modbus RS485 natif
  • Modbus IP
  • BacNet IP

ATEX

  • Machine sur-mesure
