FCU

Traitement process

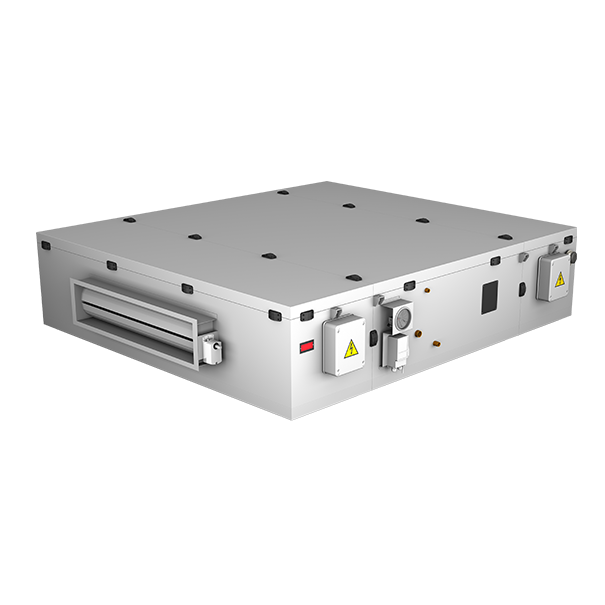

La FCU est une centrale de traitement d’air plate adaptée aux zones non ATEX, qui peut être certifiée ATEX.

Adaptée aux exigences du marché Pétrole & Gaz, cette gamme compacte permet de s’appuyer sur une base standard tout en proposant de multiples options souhaitées par les pétroliers et
shelteristes.

Conçue pour le fluide frigorigène R134a ou R513A, elle est également disponible avec l’ensemble des derniers fluides frigorigènes utilisés actuellement, ainsi qu’avec de l’eau glacée.

Performances :

  • Plage de débit : 500 à 6 000 m3 / h
  • Plage de puissance frigorifique : 5 à 33 kW

Descriptif

La centrale de traitement d’air plate d’ETT, livrée prête à fonctionner, est réalisée à partir d’une structure entièrement en aluminium AG3 de base (châssis et carrosserie), ou en Aluminium Marine AG4 ou en inox 316 L (nuance 1.4404) en option, conférant à la gamme FCU une tenue à la corrosion particulièrement efficace.

Elle est conçue avec une compacité maximale pour s’intégrer dans un design des E-Houses avec montage suspendu au plafond ou en faux plancher

Elle est prévue principalement pour être installée en intérieur, mais son mode de construction permet de la mettre également en extérieur

Cette CTA est garantie 20 ans anticorrosion (châssis – Carrosserie).

Garantie 1 ans de base, cette centrale de traitement d’air bénéficie de tous les services ETT : Mise en service, Audits, Contrats de services …

Les + produits

  • Compacité
  • Tenue à la Corrosion
  • Large gamme d’options

Options produits

Châssis - Carrosserie

  • Carrosserie en aluminium AG4 (Marine)
  • Carrosserie en inox 316 L
  • Peinture de la carrosserie
  • Plaque signalétique spécifique

Traitement d’air

  • Protection Hérésite sur la batterie de l’évaporateur
  • Protection Electrofin sur la batterie de l’évaporateur
  • Machines certifiées ATEX zones 1 et 2

Thermodynamique

  • R410A (GWP 2088)
  • R32 (GWP 675)
  •  R513A (GWP 629)
  •  R515B (GWP 293)
  •  R290 (GWP 0.02 – propane)

Electricité

Tension spécifique :

  •  230V – 50Hz
  • 230V – 60Hz
  • 400V-50Hz
  • 440V-60Hz
  • 690V-50Hz

Installation

  • Supports antivibratiles
  • Tiges filetées pour supportage
  • Mise en service sur site
  • Support FCU spécifique pour applications OFFSHORE
  • Cadre MCT (ATEX ou non-ATEX)
  • Ensemble tuyauterie frigorifique
  • Supportage tuyauterie frigorifique avec chemins de tubes
  • Montage en horizontale ou en verticale

Partie documentaire

  • Calcul et conception des dimensions de tuyauterie frigorifique
  • FAT Spécifique
  • Documentation spécifique

Régulation

  • Fonction de déshumidification
  • (sans récupération de puissance calorifique)
  • Température ambiante moyenne (4 sondes)
  • Coffret de pilotage
